Шкаф управления Оникс МК4

НАЗНАЧЕНИЕ

Шкафы управления серии «Оникс МК4» предназначены для организации системы защиты, диспетчеризации и группового управления насосными станциями на базе насосов с трехфазными асинхронными электродвигателями.

Функциональное и аппаратное оснащение ШУ позволяет управлять широким рядом механизмов и устройств:

погружными насосами отечественного и импортного производства;
поверхностными центробежными и объемными насосами отечественного и импортного производства;
клапанами, мешалками.

Описание Характеристики Модельный ряд Схема Опции Скачать

Возможность местного, дистанционного и автоматического управления электродвигателями номинальным током до 1000А.

Основные комплектующие применяемые при сборке шкафов управления "Оникс КЧР" Schneider Electric,иDelta, ОВЕН, Dekraft, ABB.

ОБЛАСТИ ПРИМЕНЕНИЯ

Объекты водоподачи (ВНС) и водоотведения (КНС);
Объекты ЖКХ и сельского хозяйства;
Промышленные предприятия;

Предприятия нефтедобычи и нефтепереработки.

РЕЖИМЫ УПРАВЛЕНИЯ

Ручное управление с кнопок на лицевой панели контроллера;
Автоматическое управление по датчикам любого типа и исполнения;
Дистанционное управление по RS485 (Протокол ModBus RTU и ModBus ASCII) или по дискретным сигналам.
Работа по расписанию.

ИСПОЛНЕНИЕ ПО СПОСОБУ ПУСКА ЭЛЕКТРОДВИГАТЕЛЯ

Прямой пуск
Плавный пуск
Пуск звезда\треугольник

ОСНОВНЫЕ ФУНКЦИИ

Комплексная защита трех электродвигателей мощностью до 400 кВт по току, напряжению; контроль обрыва, перекоса и чередования фаз;
Контроль изоляции обмоток каждого электродвигателя;
Защита насосов от частого включения;
Защита насосов от заклинивания при длительном простое;
Контроль температуры каждого двигателя (PTC-термисторы или термоконтакты);
Контроль дополнительных аварийных сигналов насосов (реле сухого хода/реле перепада давлений/реле протока/реле протечки);
Возможность подключения мешалки или клапана аэрации; работа мешалки осуществляется автоматически, по заданному пользователю алгоритму;
11 функционально настраиваемых дискретных входов с гальванической развязкой, подключение датчиков любого типа;
Два аналоговых входа 0…20 (4…20 мА) с гальванической развязкой, подключение датчиков любого типа;
Возможность подмены неисправного аналогового датчика резервным;
4 функционально настраиваемых электромагнитных реле с перекидным контактом;
6 электромагнитных реле с перекидным контактом для управления насосами;
Интерфейс RS-485 (протокол ModbusRTU/ASCII) с гальванической развязкой;
Возможность подключения счетчиков воды с импульсным выходом;
Возможность подключения счетчиков электроэнергии с импульсным выходом;
Независимый способ пуска каждого насоса – прямой/ плавный/ «звезда-треугольник»/ переменный мастер с устройством плавного пуска;
Независимая настройка защит каждого двигателя;
Недельный таймер (включение оборудования по расписанию);
Учет времени наработки и количества запусков каждого двигателя;
Журнал аварий (20 записей с подробной информацией об аварии);
Функция охраны помещения;
Удобная система меню с выводом всей информации на русском языке.

ПРЕИМУЩЕСТВА

Стоимость ШУ в 2-3 раза ниже аналогичного оборудования других производителей;
Экономия электроэнергии до 10%;
Значительное снижение затрат при эксплуатации и ремонте оборудования;
Гарантия до 2-х лет;
Легкая настройка и гибкая логика работы;
Легкая интеграция в любые системы АСУ ТП;

Российское производство;
Широкий выбор опций.

Параметры электропитания	~160 … 250В, 50±2 Гц
Параметры силовой сети	3 канала, 3 х ~380 В, 50±2 Гц
Допустимые отклонения напряжения,%	± 15
Максимальное измеряемое напряжение по каждой фазе В	~300
Количество подключаемых электродвигателей	до 3
Ток подключаемого электродвигателя, А	до 1000
Мощность электродвигателя, кВт	до 500
Способ запуска/останова электродвигателя	прямой / плавный /звезда-треугольник / переменный мастер с УПП
Климатическое исполнение	У3.1	У2
Температура эксплуатации, °C	-20 ... +40	-40 ... +40
Степень защиты корпуса	IР54, IP65
Количество универсальных дискретных входов	11 (с гальванической развязкой)
Номинальное напряжение цепей питания датчиков, В	=24 VDC
Аналоговый вход	2шт. 0...20 / 4...20 мА, встроенный БП =24В
Тип и количество универсальных дискретных выходов	10 э/м реле, ~250 В, 2.0 А
Интерфейс обмена данными	RS-485, 2400 ... 256000 бит/с, протокол ModbusRTU/ASCII, AT-команды

Наименование		Номинальный ток, А
Прямой пуск на два насоса	Прямой пуск на три насоса
Оникс МК4 – 2х (1,6-2,5)	Оникс МК4 – 3х (1,6-2,5)	1,6..2,5
Оникс МК4 – 2х (2,5-4)	Оникс МК4 – 3х (2,5-4)	2,5..4
Оникс МК4 – 2х (4-6,3)	Оникс МК4 – 3х (4-6,3)	4..6,3
Оникс МК4 – 2х (6-10)	Оникс МК4 – 3х (6-10)	6..10
Оникс МК4 – 2х (9-14)	Оникс МК4 – 3х (9-14)	9..14
Оникс МК4 – 2х (13-18)	Оникс МК4 – 3х (13-18)	13..18
Оникс МК4 – 2х (17-23)	Оникс МК4 – 3х (17-23)	17..23
Оникс МК4 – 2х (20-25)	Оникс МК4 – 3х (20-25)	20..25
Оникс МК4 – 2х (24-32)	Оникс МК4 – 3х (24-32)	24..32
Оникс МК4 – 2х (30-38)	Оникс МК4 – 3х (30-38)	30..38
Оникс МК4 – 2х (37-50)	Оникс МК4 – 3х (37-50)	37..50
Оникс МК4 – 2х (48-65)	Оникс МК4 – 3х (48-65)	48..65
Оникс МК4 – 2х (66-75)	Оникс МК4 – 3х (66-75)	66..75
Оникс МК4 – 2х (76-90)	Оникс МК4 – 3х (76-90)	76..90
Оникс МК4 – 2х (91-108)	Оникс МК4 – 3х (91-108)	91..108
Оникс МК4 – 2х (109-135)	Оникс МК4 – 3х (109-135)	109..135
Оникс МК4 – 2х (124-145)	Оникс МК4 – 3х (124-145)	124..145
Оникс МК4 – 2х (146-180)	Оникс МК4 – 3х (146-180)	146..180
Оникс МК4 – 2х (181-225)	Оникс МК4 – 3х (181-225)	181..225
Оникс МК4 – 2х (226-270)	Оникс МК4 – 3х (226-270)	226..270
Оникс МК4 – 2х (271-330)	Оникс МК4 – 3х (271-330)	271..330
Под заказ		..1000
Пуск звезда-треугольник на два насоса	Пуск звезда-треугольник на три насоса
Оникс МК4 – 2х (1,6-2,5) - ЗТ	Оникс МК4 – 3х (1,6-2,5) - ЗТ	1,6..2,5
Оникс МК4 – 2х (2,5-4) - ЗТ	Оникс МК4 – 3х (2,5-4) - ЗТ	2,5..4
Оникс МК4 – 2х (4-6,3) - ЗТ	Оникс МК4 – 3х (4-6,3) - ЗТ	4..6,3
Оникс МК4 – 2х (6-10) - ЗТ	Оникс МК4 – 3х (6-10) - ЗТ	6..10
Оникс МК4 – 2х (9-14) - ЗТ	Оникс МК4 – 3х (9-14) - ЗТ	9..14
Оникс МК4 – 2х (13-18) - ЗТ	Оникс МК4 – 3х (13-18) - ЗТ	13..18
Оникс МК4 – 2х (17-23) - ЗТ	Оникс МК4 – 3х (17-23) - ЗТ	17..23
Оникс МК4 – 2х (20-25) - ЗТ	Оникс МК4 – 3х (20-25) - ЗТ	20..25
Оникс МК4 – 2х (24-32) - ЗТ	Оникс МК4 – 3х (24-32) - ЗТ	24..32
Оникс МК4 – 2х (30-38) - ЗТ	Оникс МК4 – 3х (30-38) - ЗТ	30..38
Оникс МК4 – 2х (37-50) – ЗТ	Оникс МК4 – 3х (37-50) – ЗТ	37..50
Оникс МК4 – 2х (48-65) – ЗТ	Оникс МК4 – 3х (48-65) – ЗТ	48..65
Оникс МК4 – 2х (66-75) – ЗТ	Оникс МК4 – 3х (66-75) – ЗТ	66..75
Оникс МК4 – 2х (76-90) – ЗТ	Оникс МК4 – 3х (76-90) – ЗТ	76..90
Оникс МК4 – 2х (91-108) – ЗТ	Оникс МК4 – 3х (91-108) – ЗТ	91..108
Оникс МК4 – 2х (109-135) – ЗТ	Оникс МК4 – 3х (109-135) – ЗТ	109..135
Оникс МК4 – 2х (124-145) – ЗТ	Оникс МК4 – 3х (124-145) – ЗТ	124..145
Оникс МК4 – 2х (146-180) – ЗТ	Оникс МК4 – 3х (146-180) – ЗТ	146..180
Оникс МК4 – 2х (181-225) – ЗТ	Оникс МК4 – 3х (181-225) – ЗТ	181..225
Оникс МК4 – 2х (226-270) – ЗТ	Оникс МК4 – 3х (226-270) – ЗТ	226..270
Оникс МК4 – 2х (271-330) - ЗТ	Оникс МК4 – 3х (271-330) - ЗТ	271..330
Под заказ		..1000
Плавный пуск (2шт) на два насоса	Плавный пуск (3 шт) на три насоса
Оникс МК4 – 2х17 – 2хП	Оникс МК4 – 2х17 – 2хП	1..17
Оникс МК4 – 2х32 - 2хП	Оникс МК4 – 2х32 - 2хП	3,2..32
Оникс МК4 – 2х47 - 2хП	Оникс МК4 – 2х47 - 2хП	4,7..47
Оникс МК4 – 2х62 - 2хП	Оникс МК4 – 2х62 - 2хП	6,2..62
Оникс МК4 – 2х75 - 2хП	Оникс МК4 – 2х75 - 2хП	7,5..75
Оникс МК4 – 2х88 - 2хП	Оникс МК4 – 2х88 - 2хП	8,8..88
Оникс МК4 – 2х110 - 2хП	Оникс МК4 – 2х110 - 2хП	11..110
Оникс МК4 – 2х140 - 2хП	Оникс МК4 – 2х140 - 2хП	14..140
Оникс МК4 – 2х170 - 2хП	Оникс МК4 – 2х170 - 2хП	17..170
Оникс МК4 – 2х210 - 2хП	Оникс МК4 – 2х210 - 2хП	21..210
Оникс МК4 – 2х250 - 2хП	Оникс МК4 – 2х250 - 2хП	25..250
Оникс МК4 – 2х320 - 2хП	Оникс МК4 – 2х320 - 2хП	32..320
Под заказ		..1000

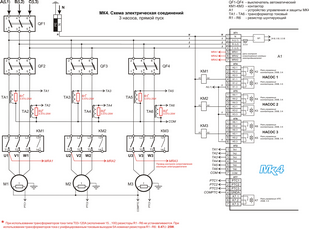

Структурная схема	Схема электрическая - прямой пуск
Схема электрическая - с устройством плавного пуска	Схема электрическая - с устройством плавного пуска
Схема электрическая - звезда треугольник

Опция	Описание
П – плавный пуск/останов электродвигателя	Устройства плавного пуска предназначены для управления изменением напряжения и момента, обеспечивая тем самым плавный пуск и останов трехфазных асинхронных электродвигателей с короткозамкнутым ротором
ЗТ – пуск электродвигателя по схеме “звезда-треугольник”	В момент пуска электропитание к обмоткам статора подключено по схеме «звезда» (Y). Электропитание переключается на схему «треугольник» (∆), как только электродвигатель разгонится.
СЧ – коммерческий учет потребляемой электроэнергии (установлен 3-х фазный счетчик);	Шкаф управления дооснащается счетчиком электроэенргии. По умолчанию Меркурий, Энергомера, ИЭК. До 100(60) А прямоточное включение, свыше 100 А устанавливаются трансформаторы тока.
T2 – контрольтемпературы подшипниковых узлов (2 x Pt100)	Дополнительно устанавливается измеритель регулятор.
T1 – контроль температуры обмотки двигателя (PTC-термисторы)	Дополнительно устанавливается термисторное реле РТ-М01-1-15.
M – защита питающей линии от импульсных перенапряжений (молниезащита)	Ограничители перенапряжений предназначены для защиты электрооборудования и электрических сетей от атмосферных и кратковременных коммутационных перенапряжений.
GPRS – передача данных и управление по GPRS-каналу сотовой связи	GSM/GPRS модем предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM.
SMS – управление и мониторинг при помощи СМС	GSM/GPRS модем предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM.
О – шкаф с обогревом (расширение температурного диапазона до категорий У2, У1 для исполнгения с УПП)	Конвекционный нагреватель в шкафах, где должна быть предотвращена угроза образования конденсата или, если температура не должна падать ниже определенного минимального значения. Управление от термостата с фиксированной уставкой.
В – шкаф с автоматической системой вентиляции	Вентилятор c решёткой и фильтром. Предназначен для создания потока воздуха и эффективного отвода избытка тепла. Управление от термостата с фиксированной уставкой.
RDM0.1 – передача данных и управление по радиоканалу 433 МГц, 10 мВт RDM3.5 – передача данных и управление по радиоканалу 433 МГц, 3.5 Вт	Радиомодем предназначен для использования в различных автоматизированных системах сбора и передачи данных.
P – выносная поворотная рукоятка автоматического выключателя	Предназначена для поворотного включения и отключения автоматических выключателей установленных в глубине щита. Управление осуществляется с дверцы щита.
ВЗ – шкаф во взрывозащищенном исполнении	Взрывозащищенные шкафы управления отвечают всем нормам, требованиям и правилам, предъявляемым к электрооборудованию в химической, нефтеперерабатывающей, горнодобывающей промышленности, а также в других отраслях, где присутствует взрывоопасная атмосфера.
АВР – автоматический ввод резервного питания	АВР предназначены для осуществления автоматического переключения нагрузки питание осуществляемой от независимых двух вводов электропитания.
Э – использование электродных датчиков уровня для загрязненных сред;	Для агрессивных и загрязненных сред рекомендуем устанавливать специальный блок, который предотвращает образование отложения на датчиках.
АРХ – архиватор событий (расширенный)	Производит архивирование данных полученных от контроллера на карту памяти SD.
А1 – антикоррозионное исполнение (шкаф из нержавеющей стали); А2 – антикоррозионное исполнение (шкаф с специальным покрытием).	Для сложных условий и агрессивных сред, если необходимы высокая степень защиты, коррозионная стойкость и возможность мойки корпуса.
