Шкаф управления Оникс МК2

НАЗНАЧЕНИЕ

Бюджетные шкафы управления серии «Оникс МК2» предназначены для организации системы защиты, а так же для ручного и автоматического управления любыми механизмами с трехфазными асинхронными электродвигателями.

Функциональное и аппаратное оснащение ШУ позволяет управлять широким рядом механизмов и устройств:

погружными насосами;
поверхностными центробежными и объемными насосами;
компрессорами;
вентиляторами;
конвейерами и транспортерными лентами;
мельницами, мешалками.

Описание Характеристики Модельный ряд Схема Скачать

Возможность ручного и автоматического управления электродвигателями номинальным током до 1000А.

Любое нарушение в механике оборудования влечет за собой изменения параметров электропитания. Отслеживая эти параметры можно предупредить серьезные аварийные ситуации. Вовремя остановленный двигатель позволяет сократить время восстановления работоспособности, а так же минимизировать финансовые затраты.
Основные комплектующие применяемые при сборке шкафов управления "Оникс МК2" TEXENERGO, Dekraft, ABB.

ОСНОВНЫЕ ФУНКЦИИ

Комплексная защита электродвигателей мощностью до 400кВт по току, напряжению; контроль обрыва, перекоса и чередования фаз;
Способ пуска насоса – прямой;
Контроль сопротивления изоляции обмоток электродвигателя перед запуском;
Защита оборудования от частого включения (ограничение количества запусков в час);
Защита оборудования от заклинивания при длительном простое (кратковременное периодическое включение);
Возможность блокировки работы при часто возникающих авариях;
6 функционально настраиваемых дискретных входов с гальванической развязкой, подключение датчиков любого типа;
Аналоговый вход 0…20 (4…20) мА с гальванической развязкой, подключение датчиков любого типа;
2 функционально настраиваемых реле с перекидным контактом;
Недельный таймер с 4 программами включения по дням недели;
Учет времени наработки и количества запусков двигателя;
Журнал аварий (20 записей с подробной информацией об аварии);
Функция охраны помещения;
Удобная система меню с выводом всей информации на русском языке.

ИСПОЛНЕНИЕ ПО СПОСОБУ ПУСКА ЭЛЕКТРОДВИГАТЕЛЯ

Прямой пуск.

РЕЖИМЫ УПРАВЛЕНИЯ

Ручное управления с кнопок на лицевой панели МК3;
Автоматическое управление по датчикам;
Работа по расписанию (таймер реального времени).

ОБЛАСТИ ПРИМЕНЕНИЙ

Объекты водоподачи и водоотведения;
Объекты ЖКХ и сельского хозяйства;
Промышленные предприятия;
Предприятия нефтедобычи и нефтепереработки.

ПРЕИМУЩЕСТВА

Стоимость ШУ в 2-3 раза ниже аналогичного оборудования других производителей;
Экономия электроэнергии до 20%;
Значительное снижение затрат при эксплуатации и ремонте оборудования;
Гарантия до 2-х лет;
Легкая настройка и гибкая логика работы.

ПРЕИМУЩЕСТВО ПРИМЕНЕНИЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА в шкафах ОНИКС МК3-П:

увеличивает надежность работы агрегатов двигатель—механизм. Плавный пуск и останов двигателя увеличивают срок службы приводных систем, предотвращают удары в трансмиссиях и соприкасающихся частях механизмов;
улучшает характеристики разгона-торможения привода за счет пуска по выбранной кривой;
снижает пусковые токи практически до уровня номинальных. Следствие этого — исключение вредного воздействия этих токов на питающую сеть.

Параметры электропитания	3x~380В, 50Гц, N, PE
Допустимые отклонения напряжения,%	± 15
Количество подключаемых электродвигателей	1
Ток подключаемого электродвигателя, А	до 1000
Мощность электродвигателя, кВт	до 500
Способ запуска/останова электродвигателя	прямой
Климатическое исполнение	У2
Температура эксплуатации, °C	-40 ... +40
Степень защиты корпуса	IP31
Количество универсальных дискретных входов	6 (с гальванической развязкой)
Номинальное напряжение цепей питания датчиков, В	=12 VDC
Аналоговый вход	0...20 / 4...20 мА, встроенный БП =12В, 0.1А
Тип и количество универсальных дискретных выходов	3 э/м реле, ~250 В, 2.0 А
Интерфейс обмена данными	-

Наименование	Номинальный ток, А
Прямой пуск
Оникс МК2 - 25	1..25
Оникс МК2 - 40	4..40
Оникс МК2 - 60	6..60
Оникс МК2 - 80	8..80
Оникс МК2 - 100	10..100
Оникс МК2 - 120	12..120
Оникс МК2 - 160	16..160
Оникс МК2 - 200	20..200
Оникс МК2 - 250	25..250
Оникс МК2 - 300	30..300
Под заказ	..1000

Структурная схема

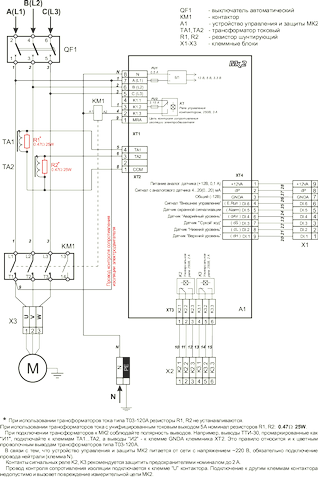

Схема электрическая - прямой пуск

Руководство по эксплуатации ОНИКС МК2		Скачать
Руководство по программированию		Скачать
Листовка контроллера ОНИКС МК2		Скачать
Листовка ОНИКС МК2		Скачать
Типовые схемы применения		Скачать
Сертификат соответствия		Скачать
Сравнительные характеристики шкафов управления		Скачать
Опросный лист на шкафы управления		Скачать
