Шкаф управления Оникс КЧР с каскадным частотным регулированием
НАЗНАЧЕНИЕ
Шкафы управления ОНИКС КЧР предназначены для организации защиты, а так же для ручного, автоматического и дистанционного управления, а также поддержания заданного технологического параметра (давлении, температуры, расхода и т.д.) в напорном трубопроводе посредством каскадно-частотного управления от 1-ого до 8-ми насосных агрегатов.
Шкафы управления могут работать как автономно, так и в составе электрооборудования тепловых пунктов, котельных, насосных станций первого, второго третьего подъемов и других объектов коммунального хозяйства и промышленности.
Возможность местного, дистанционного и автоматического управления электродвигателями номинальным током до 1000А. Основные комплектующие применяемые при сборке шкафов управления "Оникс КЧР" SystemeElectric, DeltaElectronics, ESQ, Электротекс-ИН, INSTART, INNOVERT, Dekraft, ABB. ОБЛАСТИ ПРИМЕНЕНИЯ
РЕЖИМЫ УПРАВЛЕНИЯ
ИСПОЛНЕНИЕ ПО СПОСОБУ ПУСКА ЭЛЕКТРОДВИГАТЕЛЯ
ОСНОВНЫЕ ФУНКЦИИ
ПРЕИМУЩЕСТВА
|
Параметры электропитания | 3x~380В, 50Гц, N, PE | |
Допустимые отклонения напряжения,% | ± 15 | |
| Количество подключаемых электродвигателей | до 8-ми | |
Ток подключаемого электродвигателя, А | до 1000 | |
Мощность электродвигателя, кВт | до 500 | |
Способ запуска/останова электродвигателя | от преобразователя частоты напрямую от сети через устройство плавного пуска | |
Климатическое исполнение | У3.1 | У2 |
Температура эксплуатации, °C | -20 ... +40 | -40 ... +40 |
Степень защиты корпуса | IР54, IP65 | |
Аналоговый вход | 0...20 / 4...20 мА, 0...10В | |
Аналоговый выход | 0...20 / 4...20 мА, 0...10В | |
Дискретный вход | да | |
| Цифровой выход | RS-485 (ModbusRTU) | |

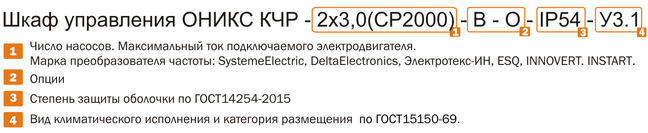

Модельный ряд шкафов управления "ОНИКС КЧР" представлен на примере одного преобразователя частоты DeltaElectronicsCP2000 для 2-х электродвигателей. При применении преобразователей частоты SchneiderElectric, ESQ, Электротекс-ИН, INSTART, INNOVERT и других марок, указывается номинальных ток необходимых ПЧ, а также количество электродвигателей и преобразователей частоты. Пример обозначения  | ||||||||||||
Наименование | Кол. Насосов* | Ном. ток, А и марка ПЧ* | Кол. ПЧ* | Опции* | Степень Защиты* | Климатическое Исполнение* | ||||||
Оникс КЧР – 2x3,0(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 3,0 (CP2000) | 1 | Обогрев шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x4.2(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 4.2 (CP2000) | 1 | Обогрев шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x6.0(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 6.0 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x8.5(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 8.5 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x10.5(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 10.5 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x13(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 13 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x18(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 18 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x24(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 24 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x32 (CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 32 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x38(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 38 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x45(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 45 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x60(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 60 (CP2000) | 1 | Обогрев Шкафа | IP54 | У3.1 | ||||||
Оникс КЧР – 2x73(CP2000) – 1хПЧ – В – О-IP54 – У3.1 | 2 | 73 (CP2000) | 1 | Обогрев шкафа | IP54 | У3.1 | ||||||
Под заказ | …100 | |||||||||||
* Примечание
| ||||||||||||

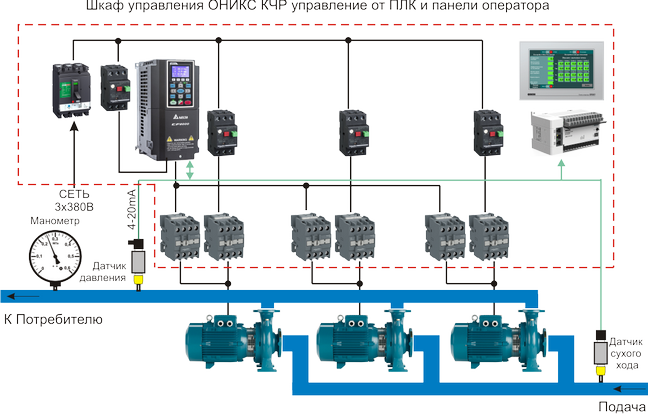

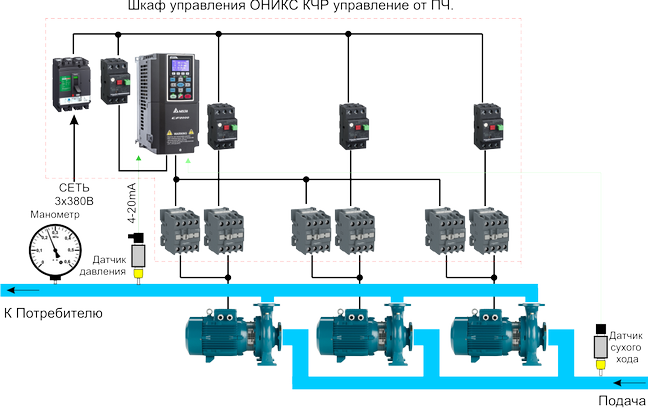

Функциональная схема (пример)  Функциональная схема (пример)  |
Опция | Описание |
О - Обогрев шкафа | Расширение температурного диапазона до У2, У1; |
ВП - Выносной пульт | Где ХХ - длина линии; |
ПС - байпас | Запуск напрямую от сети |
М - молниезащита | Защита питающей линии от импульсных перенапряжений |
Р - рукоятка | Выносная поворотная рукоятка автоматического выключателя |
Т1 - PTC-термисторы | Контроль температуры обмотки двигателя |
Т2 - 2 x Pt100 | Контроль температуры |
RDMO.1 - радиомедем 10 мВт | Передача данных и управление по радиоканалу 433 МГц, 10 мВт |
RDM3.5 - радиомодем 3.5 Вт | Передача данных и управление по радиоканалу 433 МГц, 3.5 Вт |
АВР - резервное питание | Автоматический ввод резервного питания |
GPRS - связь | Передача данных и управление по GPRS-каналу сотовой связи |
ВХ.Ф - Входной фильтр | Входной фильтр подавляет помехи, генерируемые выпрямителем и ШИМ-инвертором преобразователя частоты, защищая таким образом сеть |
ВЫХ.Ф - Выходной фильтр | Выходной фильтр защищает сам двигатель от помех, генерируемых ШИМ-инвертором частотного преобразователя |
АРХ – архиватор событий | Производит архивирование данных полученных от контроллера на карту памяти SD |
Т - Тормозной резистор | |
ВЗ - Шкаф во взрывозащищенном исполнении | Взрывозащищенные шкафы управления отвечают всем нормам, требованиям и правилам, предъявляемым к электрооборудованию в химической, нефтеперерабатывающей, горнодобывающей промышленности, а также в других отраслях, где присутствует взрывоопасная атмосфера. |
А1 - Антикоррозионное исполнение | Шкаф из нержавеющей стали |
А2 - Антикоррозионное исполнение | Шкаф с специальным покрытием |
ДЗ - Датчик защиты | Датчик защиты от затопления насосного павильона |
ОП - Автоматический обогрев помещения | |
Э – использование электродных датчиков уровня (сухой ход) | Для агрессивных и загрязненных сред рекомендуем устанавливать специальный блок, который предотвращает образование отложения на датчиках. |
ПЛК - Программируемый логический контроллер | Для агрессивных и загрязненных сред рекомендуем устанавливать специальный блок, который предотвращает образование отложения на датчиках. |
HMI - Панель оператора | Предназначена для наглядного отображения информации и управлению оборудованием |
МК3 - Контроллер управления и защиты на байпас |
