Шкаф управления Оникс ЧР на группу насосов

НАЗНАЧЕНИЕ

Шкафы управления ОНИКС ЧР на группу насосов, предназначены для ручного, автоматического и дистанционного управления, а также организации защиты и поддержания заданного технологического параметра (давлении, температуры, расхода и т.д.) в напорном трубопроводе посредством частотного управления от 1-ого до 8-ми насосных агрегатов.

На каждый насос установлен свой преобразователь частоты.

Описание Характеристики Модельный ряд Схема Опции Скачать

Возможность местного, дистанционного и автоматического управления электродвигателями номинальным током до 1000А. Основные комплектующие применяемые при сборке шкафов управления "Оникс ЧР" SystemeElectric, DeltaElectronics, ESQ, Электротекс-ИН, INSTART, INNOVERT, Dekraft, ABB.

ОБЛАСТИ ПРИМЕНЕНИЯ

Объекты водоподачи (ВНС);
Объекты ЖКХ и сельского хозяйства;
Промышленные предприятия;
Предприятия нефтедобычи и нефтепереработки.

РЕЖИМЫ УПРАВЛЕНИЯ

Ручное управление;
Автоматическое управление по сигналам с дискретных и/или аналоговых датчиков;
Дистанционное управление по RS-485 (протокол Modbus RTU/ASCII) или командами в СМС-сообщениях.

ОСНОВНЫЕ ФУНКЦИИ

Точное поддержание заданного технологического параметра (давления, температуры, расхода и т.д.) по сигналу от датчика обратной связи, используя метод частотного управления. На каждый насос установлен свой преобразователь частоты;
Автоматическое подключение дополнительного насосного агрегата при недостаточной производительности включенных;
Автоматическое чередование насосных агрегатов с целью выравнивание наработки;
Отображение уставки регулируемого параметра, текущего значения параметра, а также состояния насосной станции;
Режим сна – останов насосных агрегатов при снижении частоты ниже минимально заданной;
Оперативное управление насосными агрегатами с панели управления, из операторской по RS485 (ModBus);
Работа каждого насосного агрегата от своего преобразователя частоты;
Комплексная защита электродвигателя и исполнительного устройства;
Оптимизация энергопотребления (при верной настройке экономия до 35%);
Переключение на резервный насосный агрегат при аварии рабочего;
Аварийное отключение всех насосных агрегатов кнопкой “Аварийный стоп”;
Защита при обрыве или выходе из строя датчика обратной связи;
Работа по недельному и суточному графику;
Журнал аварий;
Удобная система меню с выводом всей информации на русском языке.

ПРЕИМУЩЕСТВА

Полная защита электродвигателей по току, напряжению;

Экономия электроэнергии до 35%;
Гарантия до 3-х лет;
Значительное снижение затрат при эксплуатации и ремонте оборудования;
Легкая настройка и гибкая логика работы;
Точное поддержание технологическое параметра благодаря ПИД – регулированию;
Подключение широкого спектра датчиков;
Наличие RS485 (ModBus RTU);
Легкость интеграции в системы АСУ ТП;
Плавный пуск/останов каждого электродвигателя благодаря мультичастному управлению;
Управление работой двигателя от кнопок на лицевой панели шкафа управления;
Преобразователь частоты на выбор заказчика. Основные марки: SystemeElectric, DeltaElectronics, Электротекс-ИН, ESQ, INSTART;
При сборке используются комплектующие ведущих европейских и отечественных поставщиков;
Широкий выбор опций.

Параметры электропитания	3x~380В, 50Гц, N, PE
Допустимые отклонения напряжения,%	± 15
Количество подключаемых электродвигателей	до 8-ми
Ток подключаемого электродвигателя, А	до 1000
Мощность электродвигателя, кВт	до 500
Климатическое исполнение	У3.1	У2
Температура эксплуатации, °C	-20 ... +40	-40 ... +40
Степень защиты корпуса	IР54, IP65
Аналоговый вход	0...20 / 4...20 мА, 0...10В
Аналоговый выход	0...20 / 4...20 мА, 0...10В
Дискретный вход	да
Релейный выход	да
Интерфейс обмена данными	RS-485, 2400 ... 256000 бит/c протокол Modbus RTU/ASCII

Модельный ряд шкафов управления "ОНИКС ЧР" представлен на примере одного преобразователя частоты DeltaElectronicsCP2000 для 2-х электродвигателей.

При применении преобразователей частоты SchneiderElectric, ESQ, Электротекс-ИН, INSTART, INNOVERT и других марок, указывается номинальных ток необходимых ПЧ, а также количество электродвигателей и преобразователей частоты.

Пример обозначения

Наименование

Кол.

Насосов*

Ном. ток, А

и марка ПЧ*

Кол.

ПЧ*

Опции*

Степень

Защиты*

Климатическое

Исполнение*

Оникс ЧР – 2x3,0(CP2000) – В – О – HMI – PLC – IР54 – У3.1

3,0 (CP2000)

Обогрев

шкафа

IP54

У3.1

Оникс ЧР – 2x4.2(CP2000) – В – О – HMI – PLC – IР54 – У3.1

4.2 (CP2000)

Обогрев

шкафа

IP54

У3.1

Оникс ЧР – 2x6.0(CP2000) – В – О – HMI – PLC – IР54 – У3.1

6.0 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x8.5(CP2000) – В – О – HMI – PLC – IР54 – У3.1

8.5 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x10.5(CP2000) – В – О – HMI – PLC – IР54 – У3.1

10.5 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x13(CP2000) – В–О – HMI–PLC – IР54 – У3.1

13 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x18(CP2000) – В–О – HMI–PLC – IР54 – У3.1

18 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x24(CP2000) – В–О – HMI–PLC – IР54 – У3.1

24 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x32 (CP2000) – В–О – HMI–PLC – IР54 – У3.1

32 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x38(CP2000) – В–О – HMI–PLC – IР54 – У3.1

38 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x45(CP2000) – В–О – HMI–PLC – IР54 – У3.1

45 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x60(CP2000) – В–О – HMI–PLC – IР54 – У3.1

60 (CP2000)

Обогрев

Шкафа

IP54

У3.1

Оникс ЧР – 2x73(CP2000) – В–О – HMI–PLC – IР54 – У3.1

73 (CP2000)

Обогрев

шкафа

IP54

У3.1

Под заказ

…100

* Примечание

Количество насосов от 1 до 8;
Номинальный ток и марка преобразователя частоты;
Количество преобразователей частоты от 1 до 8;
Опции шкафа. Подробный перечень во вкладке “Опции”;
Степень защиты IP54 или IP65;
Климатическое исполнение У3.1 или У2.

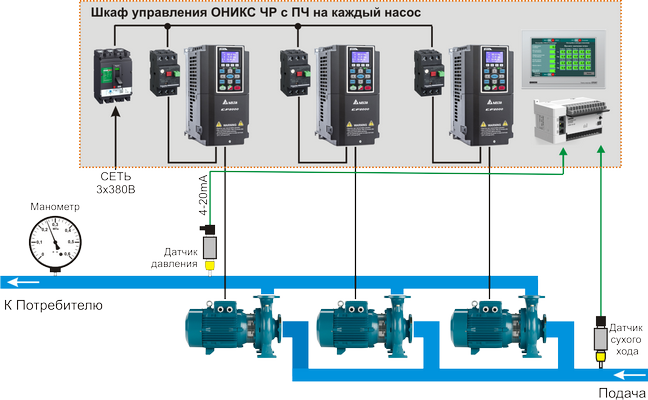

Функциональная схема (пример)

Опция	Описание
О - Обогрев шкафа	Расширение температурного диапазона до У2, У1;
ВП - Выносной пульт	где ХХ - длина линии;
ПС - байпас	Запуск напрямую от сети
М - молниезащита	Защита питающей линии от импульсных перенапряжений
Р - рукоятка	Выносная поворотная рукоятка автоматического выключателя
Т1 - PTC-термисторы	Контроль температуры обмотки двигателя
Т2 - 2 x Pt100	Контроль температуры
RDM3.5 - радиомодем 3.5 Вт	Передача данных и управление по радиоканалу 433МГц, 3.5 Вт
АВР - резервное питание	Автоматический ввод резервного питания
GPRS - связь	Передача данных и управление по GPRS-каналу сотовой связи
ВХ.Ф - Входной фильтр	Входной фильтр подавляет помехи, генерируемые выпрямителем и ШИМ-инвертором преобразователя частоты, защищая таким образом сеть
ВЫХ.Ф - Выходной фильтр	Выходной фильтр защищает сам двигатель от помех, генерируемых ШИМ-инвертором частотного преобразователя
А1 - Антикоррозионное исполнение	Шкаф из нержавеющей стали
ДЗ - Датчик защиты	Датчик защиты от затопления насосного павильона
Э – использование электродных датчиков уровня (сухой ход)	Для агрессивных и загрязненных сред рекомендуем устанавливать специальный блок, который предотвращает образование отложения на датчиках.
МК3 - Контроллер управления и защиты на байпас

Скачать листовку ОНИКС ЧР на группу насосов		Скачать
Опросный лист на шкафы управления		Скачать
Сертификат соответствия		Скачать
