Шкаф управления Оникс МК3

НАЗНАЧЕНИЕ

Интеллектуальные шкафы управления серии «Оникс МК3» предназначены для организации системы защиты, а так же для автоматического, ручного и дистанционного управления любыми механизмами с трехфазными асинхронными электродвигателями.

Функциональное и аппаратное оснащение ШУ позволяет управлять широким рядом механизмов и устройств:

погружными насосами любого производителя;
поверхностными центробежными и объемными насосами;
компрессорами;
вентиляторами;
конвейерами и транспортерными лентами;
мельницами, мешалками.

Описание Характеристики Модельный ряд Схема Опции Скачать

Возможность местного, дистанционного и автоматического управления электродвигателями номинальным током до 1000А.

Любое нарушение в механике оборудования влечет за собой изменения параметров электропитания. Отслеживая эти параметры можно предупредить серьезные аварийные ситуации. Вовремя остановленный двигатель позволяет сократить время восстановления работоспособности, а так же минимизировать финансовые затраты.

Основные комплектующие применяемые при сборке шкафов управления "Оникс МК3" Schneider Electric, Dekraft, ABB. Для линейки ШУ Оникс МК3 – П были приняты устройства плавного пуска Schneider Electric, ESQ. По желанию заказчика шкаф можно изготовить на комплектующих любого производителя.

ТИПОВЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Объекты водоподачи (ВНС) и водоотведения (КНС);
Объекты ЖКХ и сельского хозяйства;
Промышленные предприятия;
Предприятия нефтедобычи и нефтепереработки.

РЕЖИМЫ УПРАВЛЕНИЯ

Ручное управление с кнопок на лицевой панели контроллера МК3;
Автоматическое управление по датчикам любого типа и исполнения;
Дистанционное управление по RS485 (Протокол ModBus RTU и ModBus ASCII) или по дискретным сигналам.
Работа по расписанию.

ОСНОВНЫЕ ФУНКЦИИ

Комплексная защита электродвигателей мощностью до 400 кВт по току, напряжению; контроль обрыва, перекоса и чередования фаз;
Контроль активной мощности электродвигателя (контроль коэффициента мощности cos(φ) );
Контроль сопротивления изоляции обмоток электро-двигателя перед запуском;
Защита оборудования от частого включения (ограничение количества запусков в час);
Защита насосов от заклинивания при длительном простое (кратковременное периодическое включение);
Возможность блокировки работы при часто возникающих авариях;
8 функционально настраиваемых дискретных входов с гальванической развязкой, подключение датчиков любого типа;
Аналоговый вход 0…20 (4…20) мА с гальванической развязкой, подключение датчиков любого типа;
Контроль дополнительных аварийных сигналов насоса (реле сухого хода/реле перепада давлений/реле протока/реле протечки);
4 функционально настраиваемых электромагнитных реле с переключающим контактом;
Журнал работы - учет времени работы оборудования каждый час за двое суток.
Интерфейс RS-485 (протокол ModBus RTU/ASCII, AT-команды для GSM-модемов) с гальванической развязкой;
Возможность подключения счетчиков воды и электроэнергии с импульсным выходом;
Возможность подключения цифрового датчика температуры для регулировки микроклимата;
Способ пуска насоса – прямой/ плавный/ «звезда-треугольник»;
Недельный таймер с 4 программами включения по дням недели (включение оборудования по расписанию с возможностью использования сигналов разрешения работы каждого таймера;
Учет времени наработки и количества запусков двигателя;
Журнал аварий (20 записей с подробной информацией об аварии);
Функция охраны помещения;
Удобная система меню с выводом всей информации на русском языке;
Постоянное измерение рабочих параметров насосной станции и расчет КПД, позволяющий повысить энергоэффективность системы и значительно снизить расходы.

ПРЕИМУЩЕСТВА

Стоимость ШУ в 2-3 раза ниже аналогичного оборудования других производителей;
Экономия электроэнергии до 10%;
Значительное снижение затрат при эксплуатации и ремонте оборудования;
Гарантия до 2-х лет;
Легкая настройка и гибкая логика работы;
Легкая интеграция в любые системы АСУ ТП;
Широкий выбор опций.

ПРЕИМУЩЕСТВО ПРИМЕНЕНИЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА в шкафах ОНИКС МК3-П:

увеличивает надежность работы агрегатов двигатель—механизм. Плавный пуск и останов двигателя увеличивают срок службы приводных систем, предотвращают удары в трансмиссиях и соприкасающихся частях механизмов;
уменьшает гидроудары в трубопроводах;
улучшает характеристики разгона-торможения привода за счет пуска по выбранной кривой;
снижает пусковые токи практически до уровня номинальных. Следствие этого — исключение вредного воздействия этих токов на питающую сеть;
Стоимость в 2 раза ниже аналогичного оборудования;
Значительное снижение затрат на электроэнергии, ремонте оборудования;
Гарантия 2 года;
Легкое конфигурирование и настройка;
Легкая интеграция в любые системы АСУТП;
Российское производство.

Параметры электропитания	3x~380В, 50Гц, N, PE
Допустимые отклонения напряжения,%	± 15
Количество подключаемых электродвигателей	1
Ток подключаемого электродвигателя, А	до 1000
Мощность электродвигателя, кВт	до 500
Способ запуска/останова электродвигателя	прямой / плавный/звезда-треугольник
Климатическое исполнение	У3.1	У2
Температура эксплуатации, °C	-20 ... +40	-40 ... +40
Степень защиты корпуса	IP31, IР54, IP65
Количество универсальных дискретных входов	8 (с гальванической развязкой)
Номинальное напряжение цепей питания датчиков, В	=12 VDC
Аналоговый вход	0...20 / 4...20 мА, встроенный БП =12В, 0.1А
Вход датчика температуры (в новых версиях МК3)	2-х / 3-х проводное подключение, PTC, Pt100, 50М, 100М, 100П, Н.З. / Н.О. термоконтакт
Тип и количество универсальных дискретных выходов	4 э/м реле, ~250 В, 2.0 А
Интерфейс обмена данными	RS-485, 2400 ... 256000 бит/с, протокол ModbusRTU/ASCII, AT-команды

Наименование	Номинальный ток, А
Прямой пуск
Оникс МК3 - 25	1..25
Оникс МК3 - 40	4..40
Оникс МК3 - 60	6..60
Оникс МК3 - 80	8..80
Оникс МК3 - 100	10..100
Оникс МК3 - 120	12..120
Оникс МК3 - 160	16..160
Оникс МК3 - 200	20..200
Оникс МК3 - 250	25..250
Оникс МК3 - 300	30..300
Под заказ	..1000
С устройством плавного пуска
Оникс МК3 - 17 - П	1..17
Оникс МК3 - 32 - П	3..32
Оникс МК3 - 47 - П	4..47
Оникс МК3 - 62 - П	6..62
Оникс МК3 - 75 - П	7..75
Оникс МК3 - 88 - П	8..88
Оникс МК3 - 110 - П	11..110
Оникс МК3 - 140 - П	14..140
Оникс МК3 - 170 - П	17..170
Оникс МК3 - 210 - П	21..210
Оникс МК3 - 250 - П	25..250
Оникс МК3 - 320 - П	32..320
Под заказ	..1000
Пуск звезда-треугольник
Оникс МК3 - 25 - ЗТ	1..25
Оникс МК3 - 40 - ЗТ	4..40
Оникс МК3 - 60 - ЗТ	6..60
Оникс МК3 - 80 - ЗТ	8..80
Оникс МК3 - 100 - ЗТ	10..100
Оникс МК3 - 120 - ЗТ	12..120
Оникс МК3 - 160 - ЗТ	16..160
Оникс МК3 - 200 - ЗТ	20..200
Оникс МК3 - 250 - ЗТ	25..250
Оникс МК3 - 300 - ЗТ	30..300

Структурная схема	Функциональная схема

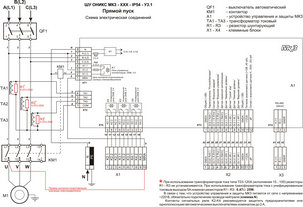

Схема электрическая - прямой пуск	Схема электрическая - с устройством плавного пуска

Опция	Описание
П – плавный пуск/останов электродвигателя	Устройства плавного пуска предназначены для управления изменением напряжения и момента, обеспечивая тем самым плавный пуск и останов трехфазных асинхронных электродвигателей с короткозамкнутым ротором
ЗТ – пуск электродвигателя по схеме “звезда-треугольник”	В момент пуска электропитание к обмоткам статора подключено по схеме «звезда» (Y). Электропитание переключается на схему «треугольник» (∆), как только электродвигатель разгонится.
СЧ – коммерческий учет потребляемой электроэнергии (установлен 3-х фазный счетчик);	Шкаф управления дооснащается счетчиком электроэенргии. По умолчанию Меркурий, Энергомера, ИЭК. До 100(60) А прямоточное включение, свыше 100 А устанавливаются трансформаторы тока.
T2 – контрольтемпературы подшипниковых узлов (2 x Pt100)	Дополнительно устанавливается измеритель регулятор.
T1 – контроль температуры обмотки двигателя (PTC-термисторы)	Дополнительно устанавливается термисторное реле РТ-М01-1-15.
M – защита питающей линии от импульсных перенапряжений (молниезащита)	Ограничители перенапряжений предназначены для защиты электрооборудования и электрических сетей от атмосферных и кратковременных коммутационных перенапряжений.
GPRS – передача данных и управление по GPRS-каналу сотовой связи	GSM/GPRS модем предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM.
SMS – управление и мониторинг при помощи СМС	GSM/GPRS модем предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM.
О – шкаф с обогревом (расширение температурного диапазона до категорий У2, У1 для исполнгения с УПП)	Конвекционный нагреватель в шкафах, где должна быть предотвращена угроза образования конденсата или, если температура не должна падать ниже определенного минимального значения. Управление от термостата с фиксированной уставкой.
В – шкаф с автоматической системой вентиляции	Вентилятор c решёткой и фильтром. Предназначен для создания потока воздуха и эффективного отвода избытка тепла. Управление от термостата с фиксированной уставкой.
RDM0.1 – передача данных и управление по радиоканалу 433 МГц, 10 мВт RDM3.5 – передача данных и управление по радиоканалу 433 МГц, 3.5 Вт	Радиомодем предназначен для использования в различных автоматизированных системах сбора и передачи данных.
P – выносная поворотная рукоятка автоматического выключателя	Предназначена для поворотного включения и отключения автоматических выключателей установленных в глубине щита. Управление осуществляется с дверцы щита.
ВЗ – шкаф во взрывозащищенном исполнении	Взрывозащищенные шкафы управления отвечают всем нормам, требованиям и правилам, предъявляемым к электрооборудованию в химической, нефтеперерабатывающей, горнодобывающей промышленности, а также в других отраслях, где присутствует взрывоопасная атмосфера.
АВР – автоматический ввод резервного питания	АВР предназначены для осуществления автоматического переключения нагрузки питание осуществляемой от независимых двух вводов электропитания.
Э – использование электродных датчиков уровня для загрязненных сред;	Для агрессивных и загрязненных сред рекомендуем устанавливать специальный блок, который предотвращает образование отложения на датчиках.
АРХ – архиватор событий (расширенный)	Производит архивирование данных полученных от контроллера на карту памяти SD.
А1 – антикоррозионное исполнение (шкаф из нержавеющей стали); А2 – антикоррозионное исполнение (шкаф с специальным покрытием).	Для сложных условий и агрессивных сред, если необходимы высокая степень защиты, коррозионная стойкость и возможность мойки корпуса.
